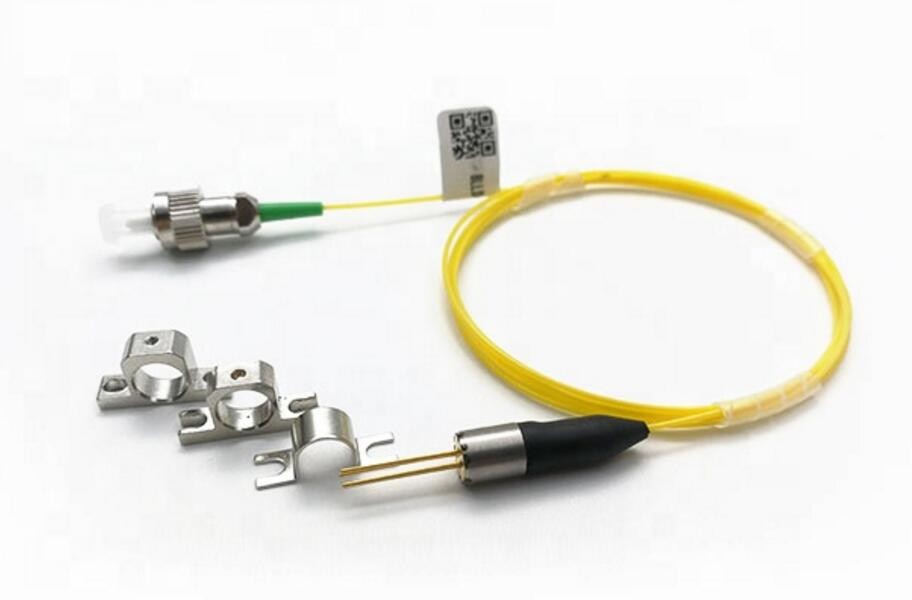

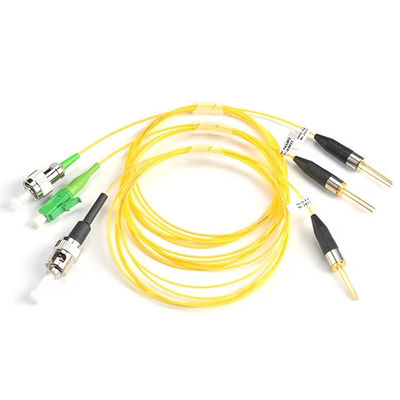

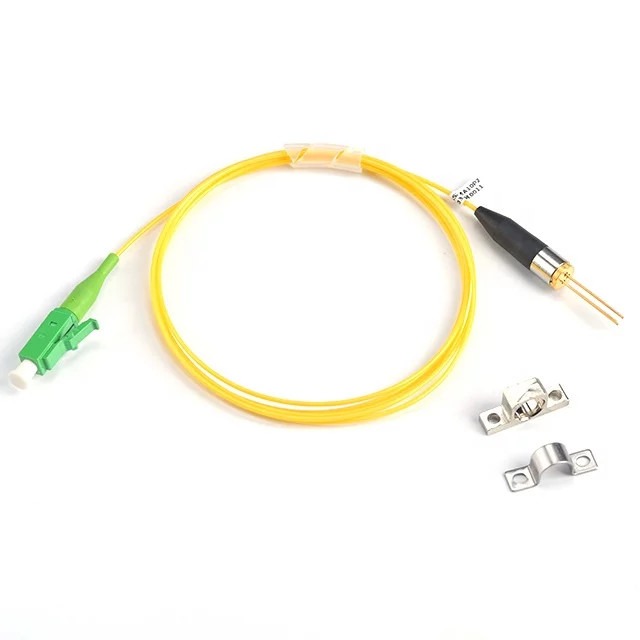

Coaxiale lasermodule Glasvezel Pigtail 850nm VCSEL Pigtailed Laser Diode MM50/125um
1. Kenmerken
FP & DFB Coaxiale verpakking
Ingebouwde InGaAs/PIN-monitor
Hoge betrouwbaarheid, lange levensduur
2. Toepassingen
Optische zender of datumsignaal
Optische zender van analoog signaal
Optische Bidi-module en optische transceivers
Testapparatuur
3Absolute maximale ratings (Tc=25)°C)
| Parameter | Symbool | Ratings | Eenheid |
| Werkstroom | Als (L) | Ith+20 | mA |
| Omgekeerde spanning | Vr(LD) | 2.0 | v |
| Werkstroom | Als (PD) | 2 | mA |
| Omgekeerde spanning | Vr(PD) | 15 | V |
| Werktemperatuur | Topr | -40~+85 | °C |
| Bergingstemperatuur | Tstg | -40~+85 | °C |
| Temperatuur van het lassen | Tzld | 260/10 | °C/S |
4Optische en elektrische kenmerken (Tc=25°C)
| Parameter | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Testconditie | |
| Drempelstroom | Het | 4 | 15 | mA | CW | ||
| Voorspanning | Vop | 1.2 | 1.5 | V | CW,If=Iop | ||
| Optisch uitgangsvermogen | Pf | 1 | 4 | mW | CW,If=Ith+20mA | ||
| Centrale golflengte | FP-LD | λc | λc-20 | λc | λc+20 | nm | λc=1270~1650 |
| DFB-LD | λc | λc-10 | λc | λc+10 | nm | ||
| CWDM LD | λc | λc-3 | λc | λc+3 | nm | ||
| Opkomst/valtijd ((10~90) % | Tr/Tf | 0.4 | nS | Als=Ith,Po=Pf(10-90) % | |||
| Monitorstroom | Ik... | 100 | 1000 | uA | CW,P0= Pf | ||
| Capaciteit | CPD | 10 | 15 | PF | VRD=5V | ||
| Donkere stroom | Identificatie | 1 | nA | VRD=5V | |||
| Ratio voor onderdrukking van de zijdelingse modus | SMSR | 35 | 40 | dB | CW,Po=5mW | ||
| Isolatie | ISO | 30 | dB | ||||
Volgens de eisen van de klant uit het design van glasvezelvermogen geldt de onderdrukking van de zijdelingse modus alleen voor de DFB-lasermodule.
FP-lasergolflengtebereik ±20 nm; DFB-laserdiodegolflengtebereik ±10 nm, CWDM-laserdiodegolflengtebereik ±3 nm.
