Passieve van de Componentenmacht Snelle SMA de Schakelaareenheid van de de Splitsersverdeler
PCs 1
MOQ
negotiation
Prijs
Passive Components Power Splitter Divider Quick SMA Connector Unit
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Basis informatie
Plaats van herkomst: China
Merknaam: HICORPWELL
Certificering: IEC 60794-2-10/11
Modelnummer: De Splitser van de machtsverdeler
Hoog licht:

SMA-de Splitser van de Schakelaarsmacht

,

De snelle SMA-Verdeler van de Schakelaareenheid

,

SMA-de Verdeler van de Schakelaarsrf Macht

Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Polybag en Karton
Betalingscondities: Western Union, L/C, T/T
Levering vermogen: 5000pcs per Week
Specificaties
Catalogus: Passieve de Componenteneenheid van rf
Schakelaars: SMA-Schakelaars
Connector Type: SMA
Rf-Schakelaar: SMA-vrouwelijk
Krommingsstraal: 30mm
Gemiddelde Macht: 50W
Isolatie (dB): 20
Min Isolation (dB): 18
Fysieke Afmeting (mm, +/0,1): 49.6×33.5×12.8
Productomschrijving

Passieve van de Componentenmacht Snelle SMA de Schakelaareenheid van de de Splitsersverdeler



Parameter

Min.
Type.
Max.
Frequentiegebied (GHz)
2
8
Toevoegingsverlies (dB)
(Met distributieverhouding)
3.7
4
Isolatie (dB)
18
20
VSWR
1.35
Omvangsaldo (dB)
0,3
Fasesaldo (°)
5
Impedantie (Ω)
50
Schakelaars
SMA
Machtscapaciteit (W)
10
Werkende Temperatuur (°C)
-30
normale temperatuur
+70
Fysieke Afmeting (mm, +/0,1)
49.6×33.5×12.8
Gewicht (g)
30
35
40



Andere Machtsverdeler



De nieuwe 2/3/4/8 verdeler van de maniermacht; Laag toevoegingsverlies, hoge isolaton, kleine grootte;
Communicatiesysteem voor versterker van de hoge prestaties de lineaire macht;
Lage kosten en hoge omgekeerde macht en betrouwbare prestatiesstructuur;
Geschikt voor Massaproduktie, gemakkelijke installatie.



ModelNo.

Freq.

Waaier

(GHz)

IL.

(dB)

Isolatie

(dB)

VSWR

Input

VSWR

Output

Door:sturen

Macht

(w)

Omgekeerde

Macht

(w)

Schakelaar

Type

Temperaturen. (°C)

Afmeting

L x W x H

(mm)

HCW2PD9477A 0.136~0.52 0,5 18 1.3 1.3 50 1 N -20~+70 94.5×77×22
HCW2PD4273A 0.35~6.0 1.8 16 1.5 1.5 25 1 Sma-F -55~+85 42×73.5×11.5
HCW2PD6645A 0.4~0.8 0,4 20 1.3 1.3 30 1 Bnc-F -55~+85 66×45×18
HCW2PD5055A 0.4~4.0 1.5 18 1.4 1.4 10 1 SMA, N -55~+85 50.5×55.5×20
HCW2PD2854A 0.5~2.0 0,5 20 1.3 1.2 30 3 Sma-F -55~+85 28×54×10
HCW2PD8860A 0.698~2.7 0.8~2.5 0,5 20 1.25 1.25 50 1 SMA, N, BNC -20~+70 88×60×21
HCW2PD2835A 0.8~2.5 0,5 20 1.3 1.2 30 3 Sma-F -55~+85 28×35×10
HCW2PD4036A 0.8~4.2 0,7 20 1.4 1.3 30 3 Sma-F -55~+85 40×36×20
HCW2PD2828A 1.0~2.0 0,4 20 1.3 1.2 30 3 Sma-F -55~+85 28×28×10
HCW2PD2828B 1.0~4.0 0,5 20 1.3 1.3 30 3 Sma-F -55~+85 28×28×10
HCW2PD2828C 2.0~4.0 0,4 20 1.3 1.3 30 3 Sma-F 55~+85 28×28×10
HCW2PD3033A 2.0~8.0 0,7 20 1.3 1.3 30 3 SMA, N -55~+85 30×33×20
HCW2PD2828D 2.0~8.0 0,7 20 1.3 1.3 30 3 Sma-F -55~+85 28×28×10
HCW2PD2447A 2.0~18.0 1.0 15 1.8 1.6 30 3 Sma-F -55~+85 24×47×10
HCW2PD2828E 4.0~8.0 0,5 20 1.3 1.3 30 3 Sma-F -55~+85 28×28×10
HCW2PD2436A 4.0~18.0 0,8 16 1.8 1.6 30 3 Sma-F -55~+85 24×36×10
HCW2PD3728A 5.0~6.0 0,6 18 1.4 1.3 10 3 Sma-F -55~+85 37×28×14



ModelNo.

Freq.

Waaier

(GHz)

IL.

(dB)

Isolatie

(dB)

VSWR

Input

VSWR

Output

Door:sturen

Macht

(w)

Omgekeerde

Macht

(w)

Schakelaar

Type

Temperaturen.

(°C)

Afmeting

LxWxH

(mm)

HCW3PD12071B 0.136~0.52 0,5 18 1.35 1.35 50 1 N -20~+70 120×71×21
HCW3PD12071A 0.698~2.7 0.8~2.5 0,5 19 1.3 1.3 50 1 SMA, N -20~+70 120×71×21
HCW3PD4152A 2.0~4.0 0,6 18 1.3 1.3 30 3 Sma-F -55~+85 41×52×10
HCW3PD3766A 2.0~8.0 1.0 18 1.4 1.3 30 3 Sma-F -55~+85 37.5×66.5×10
HCW3PD3944A 4.0~8.0 0,7 18 1.4 1.3 30 3 Sma-F -55~+85 39×44×10



ModelNo.

Freq.

Waaier

(GHz)

IL. (dB)

Isolatie

(dB)

VSWR-Input VSWR-Output

Voorwaartse Macht

(w)

Omgekeerde Macht

(w)

Schakelaartype

Temperaturen.

(°C)

Afmeting LxWxH (mm)
HCW4PD160128A 0.136~0.48 0,6 18 1.5 1.4 20 3 SMA-F BNC-F -30~+70 160×128×16.5
HCW4PD136136A 0.136~0.52 0,5 18 1.35 1.35 50 1 N -20~+70 136.4×136×21
HCW4PD9976A 0.4~4.0 2.5 18 1.4 1.4 10 3 Sma-F -35~+65 74.5×99.5×15.5
HCW4PD5676A 0.5~2.0 1.0 20 1.3 1.2 30 3 Sma-F -55~+85 56×76×10
HCW4PD10172A 0.5~6.0 4.5 18 1.5 1.5 10 3 Sma-F -35~+65 72.5×101×15.5
HCW4PD12071A 0.698~2.7 0.8~2.5 0,5 18 1.3 1.3 50 1 SMA, N -20~+70 120×71×21
HCW4PD5650A 0.8~2.5 0,7 20 1.4 1.3 30 3 Sma-F -55~+85 56×50×10
HCW4PD5643A 1.0~2.0 0,7 20 1.3 1.3 30 3 Sma-F -55~+85 56×43×10
HCW4PD5643B 1.0~4.0 0,8 20 1.3 1.3 30 3 Sma-F -55~+85 56×43×10
HCW4PD5643C 2.0~4.0 0,5 20 1.3 1.3 30 3 Sma-F -55~+85 56×43×10
HCW4PD9452A 2.0~8.0 1.2 20 1.4 1.3 30 3 SMA, N -55~+85 94×52×18
HCW4PD5650B 2.0~8.0 1.2 20 1.4 1.3 30 3 Sma-F -55~+85 56×50×10
HCW4PD5458A 2.0~18.0 2.5 15 1.7 1.7 30 3 Sma-F -55~+85 54×58×10
HCW4PD5643D 4.0~8.0 0,8 20 1.3 1.3 30 3 Sma-F -55~+85 56×43×10
HCW4PD5060A 4.0~18.0 1.5 15 1.8 1.6 30 3 Sma-F -55~+85

50.5×60×10

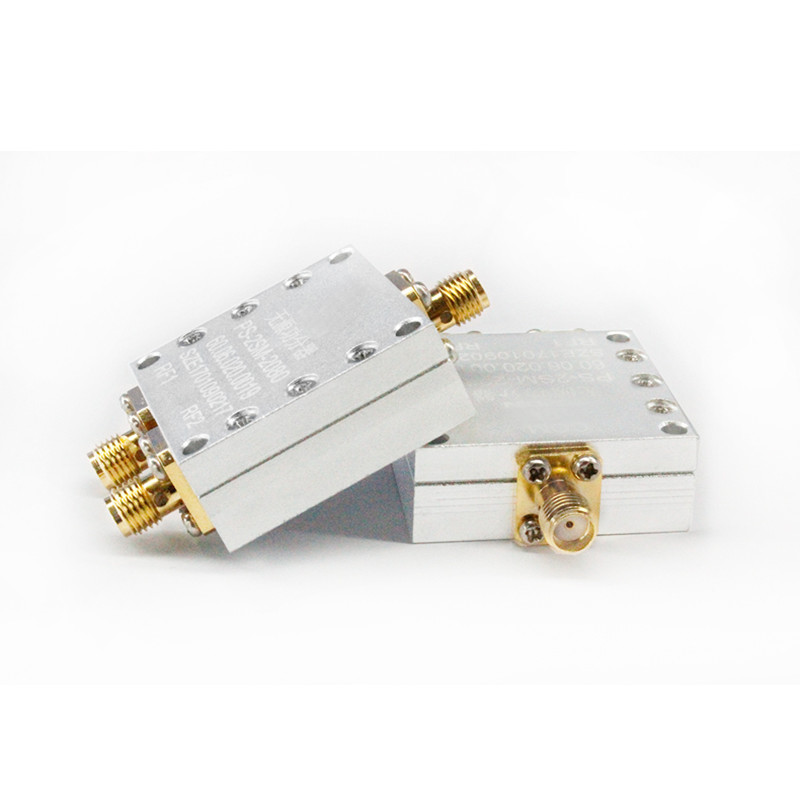

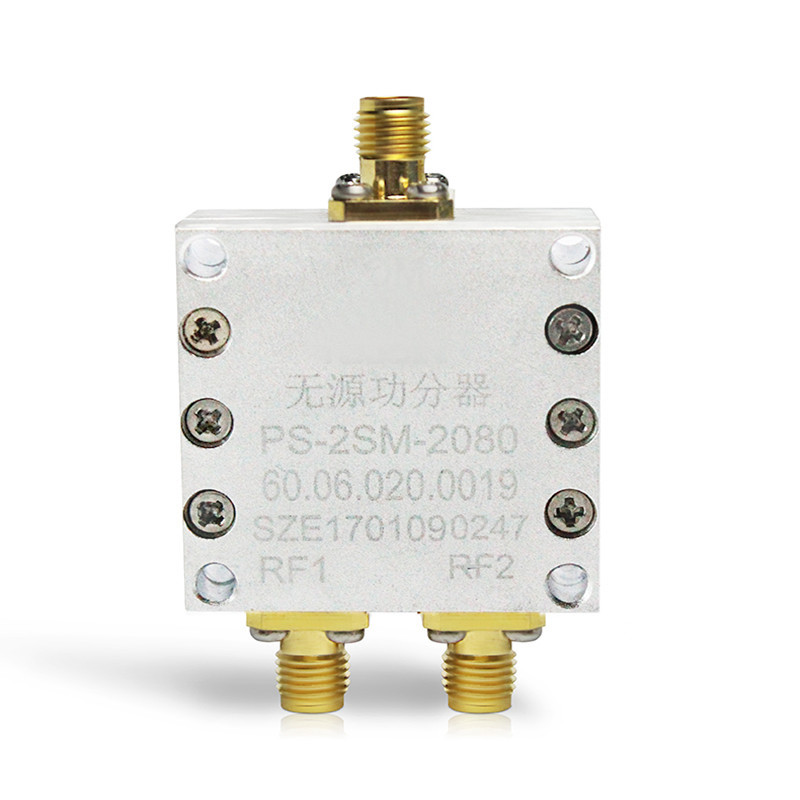

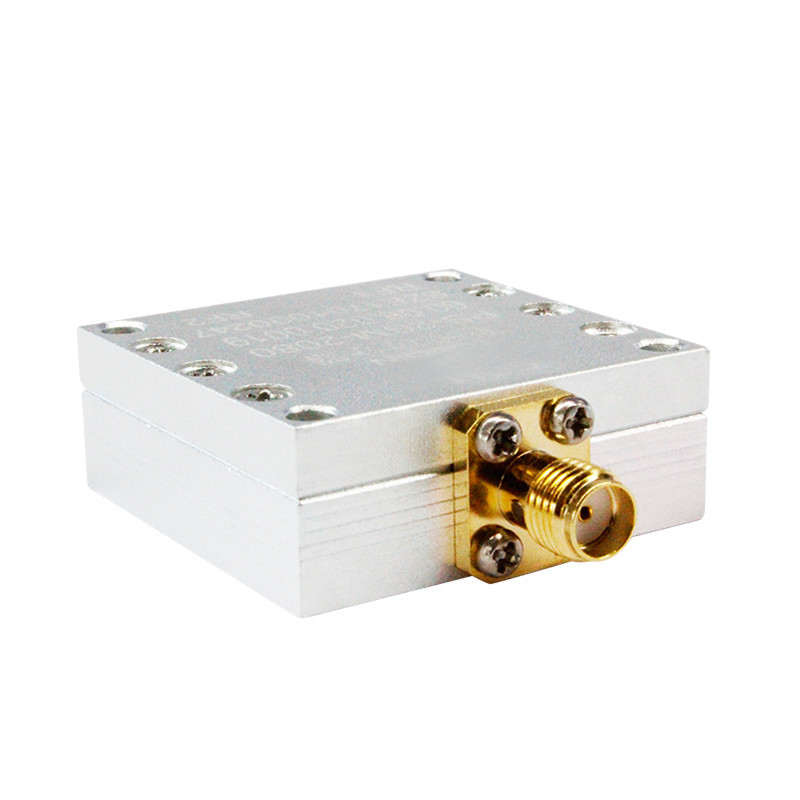

         Passieve van de Componentenmacht Snelle SMA de Schakelaareenheid van de de Splitsersverdeler 0Passieve van de Componentenmacht Snelle SMA de Schakelaareenheid van de de Splitsersverdeler 1Passieve van de Componentenmacht Snelle SMA de Schakelaareenheid van de de Splitsersverdeler 2
Passieve van de Componentenmacht Snelle SMA de Schakelaareenheid van de de Splitsersverdeler 3

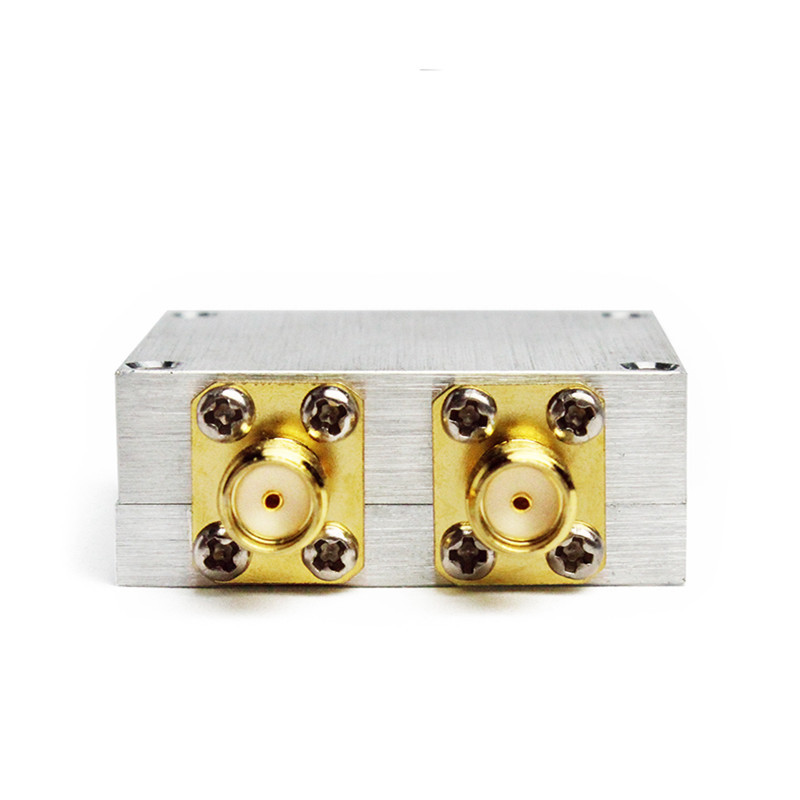

Passieve van de Componentenmacht Snelle SMA de Schakelaareenheid van de de Splitsersverdeler 4
