Zeer twee-brekende (hi-bi) vezels 1310 nm SM FC/APC Polarisatie Behoud van vezels Jumper Pigtail 0.9 Sleeve FC vezels

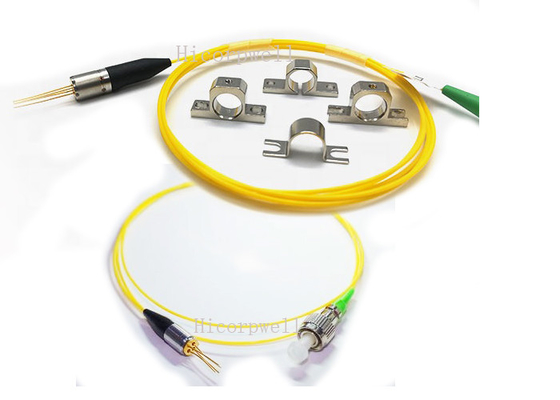

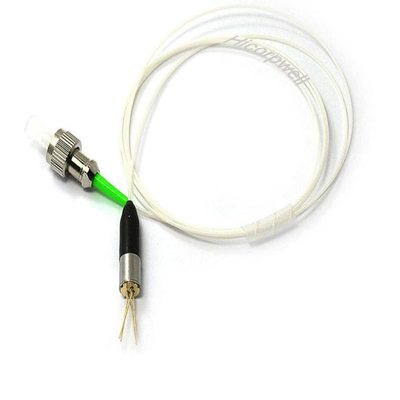

Hicorpwell Laser's Panda PM vezel patch cord pigtail maakt gebruik van Japan's Fujikara Panda PM vezel.
We kunnen pigtail jumpers produceren, de lengte kan worden aangepast volgens de eisen van de klant.

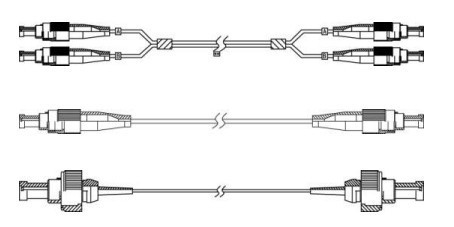

Kan in verschillende stijlen gemaakt worden.
[Features]
Precieze brekingsindex.
Goede doorsnede.
Goed verticaal en horizontaal.
Uitstekende optische prestaties.
[Specificatie]
Productnaam: PM FC-vezels
Fibre type: Jumper / Pigtail (keuze)
Lange vezels: 1m / 2m (keuze)
3.Absolute maximale waarden (Tc=25°C)
| Parameter | Symbool | Ratings | Eenheid |
| LD Werkstroom | Als (L) | Ith+20 | mA |
| LD omgekeerde spanning | Vr(LD) | 2.0 | v |
| PD-werkstroom | Als (PD) | 2 | mA |
| PD Omgekeerde spanning | Vr(PD) | 15 | V |
| Operatietemperatuur | Topr | -40~+85 | °C |
| Bergingstemperatuur | Tstg | -40~+85 | °C |
| Lastemperatuur | Tzld | 260/10 | °C/S |
4. (Tc=25oC) Optische en elektrische kenmerken
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid | Testconditie |
| Drempelstroom | Het | 5 | 15 | mA | CW | |
| Voorspanning | Vop | 1.1 | 1.6 | V | CW,If=Iop | |
| Optisch uitgangsvermogen | Pf | 0.2 | 2.0 | mW | CW,If=Ith+20mA | |
| Centrale golflengte | λc | 1547 | 1550 | 1553 | nm | CW,P0 = Pf |
| Opkomst/valtijd ((10~90) % | Tr/Tf | 0.4 | nS | Als=Ith,Po=Pf(10-90) % | ||
| Monitorstroom | Ik... | 0.1 | 1 | mA | CW,P0 = Pf | |
| Capaciteit PD | CPD | 10 | 15 | PF | VRD=5V | |
| Donkere stroom PD | Identificatie | 1 | nA | VRD=5V | ||
| Ratio voor onderdrukking van de zijdelingse modus | SMSR | 30 | 35 | dB | CW,Po=5mW |
Volgens de eisen van de klant van het glasvezel-vermogen ontwerp, is de onderdrukking ratio alleen van toepassing op DFB Laser Module.
5. LD PINASIGNMENT
6.Informatie over aankopenBLLD-XXX-XXXX-XXX Coaxiale laserdiode
| ¢ X | X | X | ¢ X | X | X | X | ¢ X | X | X | |
| Pakkettype | Type connector |
Pakket reeks |
Type LD | Waallengte | vermogen |
PD Conn. ector pin |
Datum tarief | Isolator | A&V ROHS | |
| Zuivel | Rec. | |||||||||
|
P:vezels
R:vat |
F:FC/UPC S:SC/UPC T:ST/PC FA:FC/APC SA:SC/APC N: NIET |
A:FC-1 B:FC-2 C:FC-3 D:SC E: ST |
1:type 1 2:type 2 3:type 3 4:type 4 5:type 5 niet: R |
D:DFB LD
F:FP LD |
311310 nm 551550 nm 511510 nm 531530 nm 571570 nm |
05:0.5mW 10:1.0 mW 20:2.0 mW 30:3.0 mW 40:4.0 mW |
A:type A B:type B C:type C |
1:1.25Gb/s 2:2.5Gb/s |
G:isolator
NO:niets |
R:doorgaan ROHS
NO:niets |
Het onderdeelnummer is PFA2-F3110A-1GR, dat betekent dat de lasetdiode FP is, de golflengte van LD is 1310nm, de pin-out is type A, het vermogen is 1mW.
