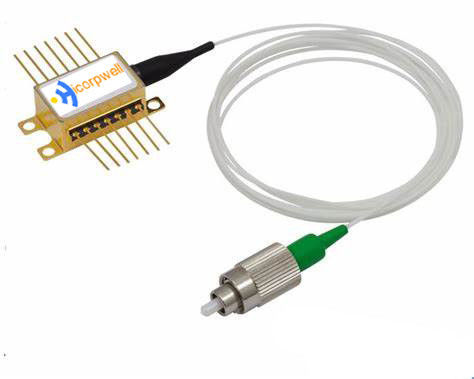

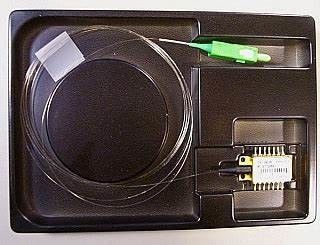

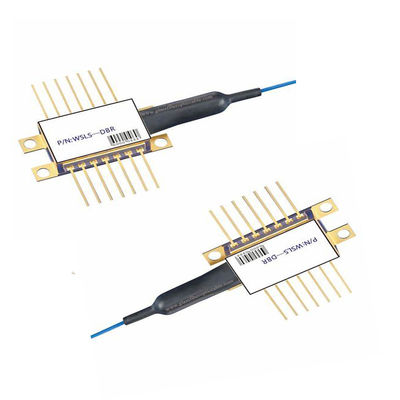

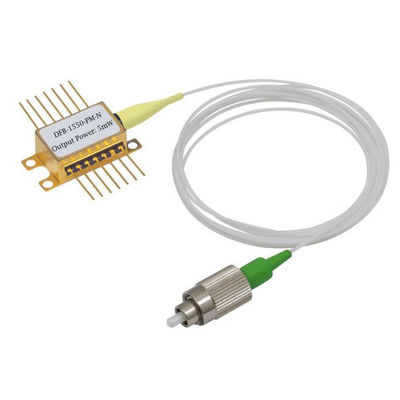

14PIN BTF Laserdioden 1550nm 10mW Butterfly Laser met ingebouwde TEC en PM Fiber Maximum Vermogen 10W
1. Kenmerken:
Gebruik Fabry Perot (Multi-Quatum-Well) Structuur
DFB Coaxiale Verpakking
Ingebouwde InGaAs monitor
Hoge betrouwbaarheid, lange levensduur
Laserlassen vast
Diverse connectortypes
Diverse uitgangsvermogens (0.5mw-8mw)
2. Toepassingen:
Optische zender van datasignaal
Optische zender van analoog signaal
Optische Bidi Module en Optische Ontvanger
Testapparatuur
Zendontvangermodule
Telecommunicatie
3. ABSOLUTE MAXIMUM WAARDEN (Tc=25°C)
| Parameter | Symbool | Waarden | Eenheid |
| LD Bedrijfsstroom | If(LD) | Ith+20 | mA |
| LD Omgekeerde Spanning | Vr(LD) | 2.0 | v |
| PD Bedrijfsstroom | If(PD) | 2 | mA |
| PD Omgekeerde Spanning | Vr(PD) | 15 | V |
| Bedrijfstemperatuur | Topr | -40~+85 | °C |
| Opslagtemperatuur | Tstg | -40~+85 | °C |
| Lastemperatuur | Tsld | 260/10 | °C/S |
4. (Tc=25oC) OPTISCHE EN ELEKTRISCHE EIGENSCHAPPEN
| Parameter | Symbool | Min | Type | Max | Eenheid | Testconditie |
| Drempelstroom | Ith | 5 | 15 | mA | CW | |
| Voorwaartse Spanning | Vop | 1.1 | 1.6 | V | CW,If=Iop | |
| Optisch Uitgangsvermogen | Pf | 0.2 | 2.0 | mW | CW,If=Ith+20mA | |
| Centrale Golflengte | λc | 1547 | 1550 | 1553 | nm | CW,P0 = Pf |
| Stijg-/Daaltijd(10~90)% | Tr/Tf | 0.4 | nS | If=Ith,Po=Pf(10-90)% | ||
| Monitorstroom | Im | 0.1 | 1 | mA | CW,P0 = Pf | |
| Capaciteit PD | CPD | 10 | 15 | PF | VRD=5V | |
| Donkerstroom PD | Id | 1 | nA | VRD=5V | ||
| Zijmodusonderdrukkingsverhouding | SMSR | 1527.22 | 1563.05 | dB | CW,Po=5mW |
Volgens de eisen van de klant voor fiber-vermogensontwerp; de zijmodusonderdrukkingsverhouding is alleen van toepassing op DFB Laser Module.
—X
XX
| Verpakkingstype | Verpakking | Verpakking | Verpakkingstype | Verpakking | Verpakking | Verpakking | Verpakkingstype | Verpakking | Verpakking | |
| serie | Type LD |
Golflengte vermogen |
PD Conn | ector pin | Datasnelheid |
isolator A&V ROHS |
Vezel | Rec | P:vezel | |
| R:receptacle | F:FC/UPC | |||||||||
|
S:SC/UPC
T:ST/PC |
FA:FC/APC SA:SC/APC N:GEEN A:FC-1 B:FC-2 C:FC-3 |
D:SC E:ST 1:Type 1 2:Type 2 3:Type 3 |
4:Type 4 5:Type 5 no:R D:DFB LD F:FP LD 31:1310nm |
55:1550nm
51:1510nm |
53:1530nm 57:1570nm 05:0.5mW 10:1.0mW 20:2.0mW |
30:3.0mW 40:4.0mW A:type A B:type B C:type C |
1:1.25Gb/s 2:2.5Gb/s G:isolator |
NO:niets R:pass ROHS |
NO:niets
|
|
