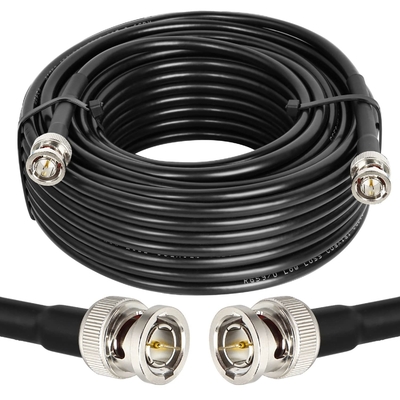

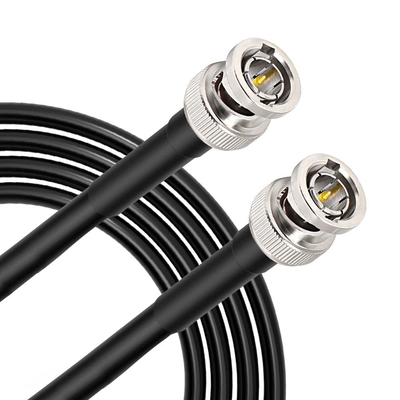

Kabels Coaxiale Kabeltypes voor Video Toepassingen RG59/U, RG6/U en RG11/U Coaxiale Kabel
Coaxkabel geleidt een elektrisch signaal met behulp van een binnenste geleider (meestal een massieve koperdraad, geslagen koperdraad of met koper beklede staaldraad) omgeven door een isolatielaag en dit alles omsloten door een afscherming, typisch één tot vier lagen van geweven metalen vlechtwerk en metalen tape.
De kabel wordt beschermd door een buitenste isolerende mantel. Normaal gesproken wordt de buitenkant van de afscherming op aardpotentiaal gehouden en wordt een signaalvoerende spanning op de centrale geleider aangebracht.
Het voordeel van het coaxiale ontwerp is dat met differentiële modus, gelijke push-pull stromen op de binnenste geleider en de binnenkant van de buitenste geleider, de elektrische en magnetische velden van het signaal beperkt blijven tot de diëlektricum, met weinig lekkage buiten de afscherming.
Verder worden elektrische en magnetische velden buiten de kabel grotendeels tegengehouden om signalen in de kabel te verstoren, als ongelijke stromen worden weggefilterd aan het ontvangende einde van de lijn.
Deze eigenschap maakt coaxkabel een goede keuze voor zowel het transporteren van zwakke signalen, die geen interferentie van de omgeving kunnen verdragen, als voor sterkere elektrische signalen, die niet mogen uitstralen of koppelen in aangrenzende structuren of circuits. Kabels met een grotere diameter en kabels met meerdere afschermingen hebben minder lekkage.

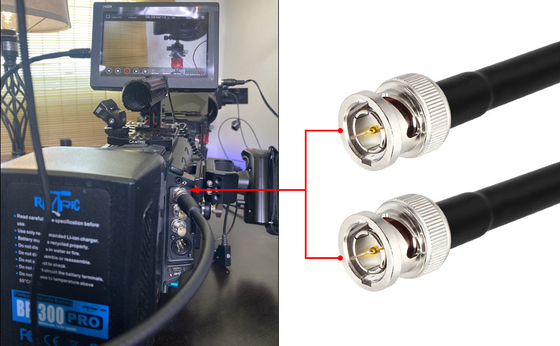

Veelvoorkomende toepassingen van coaxkabel zijn onder meer video- en CATV distributie,
RF- en microgolftransmissie en computer- en instrumentatie dataverbindingen
Zoals eerder vermeld, worden RG6 en RG59 voor verschillende doeleinden gebruikt. Laten we eens kijken:
