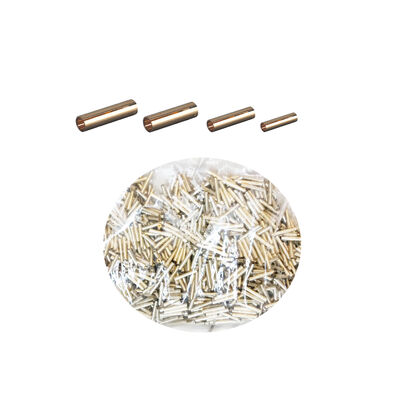

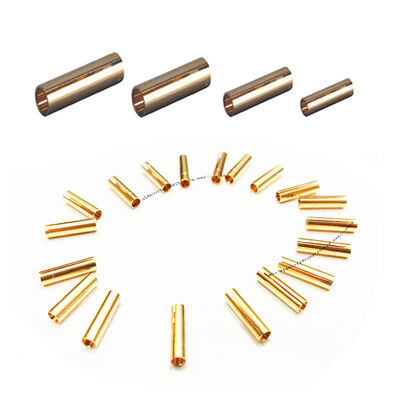

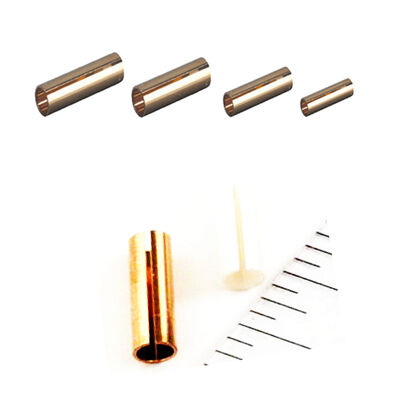

Beschermer Fosforbronzen Huls voor Glasvezel Standaard SC/FC/ST connectoren. Fosforbronzen hulzen bereiken een matige precisie door middel van stempel- en draaiprocessen, met metaaleigenschappen die kleine dimensionale aanpassingen mogelijk maken om tolerantieverschillen op te vangen, wat zorgt voor brede compatibiliteit tegen een concurrerende prijs.
Glasvezelcommunicatiesystemen werken vaak in zware omstandigheden (bijv. buitenkasten voor FTTX, industriële locaties met hoge luchtvochtigheid of stof). Hoewel keramische materialen corrosiebestendig zijn, kunnen hun poreuze microstructuren na verloop van tijd vocht of verontreinigingen absorberen, wat de stabiliteit op lange termijn beïnvloedt.
| Parameter | Waarde |
|---|---|
| Buitenmaat | SC: 2.499±0.0005, LC: 1.249±0.0005 |
| Binnenmaat | Op maat gemaakt |
| Concentrischheid | SM ≤1.0μm, MM ≤4.0μm |
| Lengte | SM 10.5±0.05, MM 10.5±0.1, LC: 6.4+0.1 |
| Ferrule Type | SC/LC/APC/Op maat gemaakt |
| Materiaal | Zirkoniumdioxide |
| Eindvlak | Conisch type/Stap type/Vlak type |
| Kleur | Wit |
| Monster | Gratis |
| Type | SC | LC | MU | APC | EENHEID |
|---|---|---|---|---|---|
| Buitenmaat (mm) | SM: 2.4999±0.0005 MM: 2.4999±0.001 |
SM: 2.4999±0.0005 MM: 1.249±0.001 |
1.249±0.0005 | 2.499±0.0005 | φd±0.0005 |
| Binnenmaat (mm) | SM: d±0.001 MM: d±0.002 |
SM: d±0.001 MM: 0.126±0.004 |
d±0.001 | d±0.001 | d±0.001 |
| Concentrischheid (μm) | SM: ≤1.0 MM: ≤4.0 |
SM: ≤1.0 MM: ≤4.0 |
≤1.0 | ≤1.0 | Op maat gemaakt |
| Lengte (mm) | SM: 10.5±0.05 MM: 10.5±0.05 |
6.4+0.1 | 6.5±0.05 | 10.5±0.05 | L±0.05 |
De ferrule is het belangrijkste onderdeel van glasvezelconnectoren en glasvezel patchkabels. Hoewel ferrules van kunststof, roestvrij staal of keramiek (zirkonium) kunnen worden gemaakt, gebruiken de meeste optische connectoren keramisch (zirkonium) materiaal vanwege de gewenste eigenschappen, waaronder laag invoegverlies, opmerkelijke sterkte, kleine elasticiteitsmodulus, gemakkelijke controle van productkenmerken en sterke weerstand tegen omgevingsveranderingen.
De buitendiameter (OD) van de keramische (zirkonium) ferrule voor ST, FC en SC glasvezelconnectoren is φ2.5mm, terwijl voor MU en LC glasvezelconnectoren versies φ1.25 mm is. De OD van de keramische (zirkonium) ferrules is nauwkeurig met een tolerantieniveau van ±0.0005 mm. De binnendiameter (ID) van de keramische ferrules heeft een precisie van 0.001mm in concentriciteit en 0.0005mm in excentriciteit voor single-mode ferrules die worden gebruikt voor optische componenten.
Voor multimode ferrules die worden gebruikt in LAN en/of SAN-toepassingen, is de OD van de keramische ferrules nauwkeurig met een tolerantieniveau van ±0.001 mm, terwijl de binnendiameter (ID) een precisie heeft van 0.003mm in concentriciteit en 0.004mm in excentriciteit.
Verpakking: Karton, Houten kist, of volgens de eisen van de klant
Levertijd: 15-25 dagen na ontvangst van de aanbetaling (inclusief productietijd voor gereedschappen)
