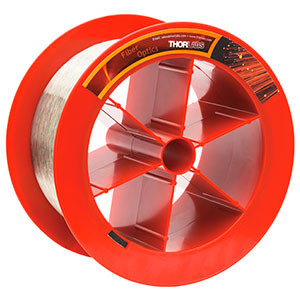

"Polarisatiebehoudende PM-ESF-7/125" is een panda-achtige polarisatiebehoudende met erbium gedopeerde vezel.
Structuur en beginsel

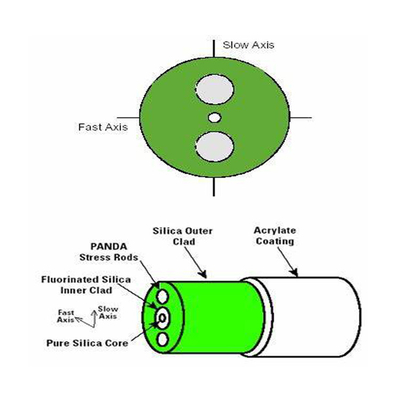

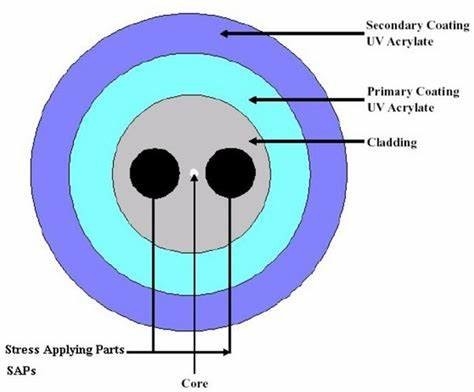

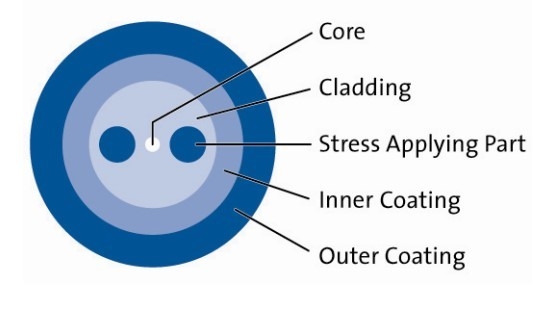

Polarisatie-behoudend principe: PM-ESF-7/125 behoort tot panda-type polarisatie-behoudende vezels, die twee symmetrische spanningsgebieden hebben.de twee orthogonale polarisatiemodi in de vezels hebben verschillende verspreidingsconstanten, waardoor de functie van polarisatiebehoud wordt bereikt, waardoor de polarisatiemodusdispersie wordt verminderd,en ervoor te zorgen dat de polarisatietoestand van de lichtgolf in principe onveranderd blijft tijdens de transmissie.
Dopingkenmerken: deze vezel is een met erbium gedopeerde vezel met een hoge dopingconcentratie van erbiumionen.die effectief functies zoals optische signaalversterking kan realiseren.
Prestatieparameters Optische parameters
Modus: enkelmodusvezel, dat ervoor zorgt dat optische signalen in één modus worden verzonden, waardoor de modusdispersie wordt verminderd en de signaalkwaliteit wordt verbeterd.
Birefringence: De waarde van de birefringence is ≥ 3,5 × 10−4.
Polarisatiecrosstalk: bij een golflengte van 1300 nm is de polarisatiecrosstalk < -35dB/4m, wat aangeeft dat de vezel een hoge isolatiegraad heeft tussen verschillende polarisatiemodi,vermindering van de impact van de dwarsgesprekken op het signaal.
Tweede-orde afkoppelingsgolflengte
Het is 1460±60 nm, waardoor de vezel de enkelmodustransmissie binnen het werkgolflengtebereik kan behouden.
Afmetingsparameters
Kerndiameter: 7,4 micron.
Een kleinere kerndiameter helpt de lichtdoorstraling in de kern te beperken en de interactie-efficiëntie tussen licht en gedopeerde ionen in de kern te verbeteren.
Eerste bekledingsdiameter: 125 micron, die een optische afsluiting voor de kern biedt om een efficiënte lichtoverdracht in de kern mogelijk te maken.
De coating kan de vezels beschermen tegen de externe omgeving en de mechanische sterkte en levensduur van de vezels verbeteren.
Andere parameters
Werkgolflengte: 1530-1625nm.
Binnen dit golflengtebereik kan de vezel goede optische prestaties bereiken, geschikt voor verschillende toepassingen zoals optische communicatie en optische sensoren.
Numeriek diafragma: 0.15Het numerieke diafragma bepaalt het vermogen van de vezel om licht te verzamelen en door te geven, en deze waarde maakt het mogelijk de vezel goed te koppelen aan andere optische apparaten.
Proof Test Level: 100kpsi (0,7 GPa), wat aangeeft dat de vezels een hoge mechanische sterkte hebben en bepaalde trek- en drukkrachten kunnen weerstaan.
Kenmerken
Hoog omzettingsefficiëntie: dankzij de hoge erbium-ion doping en het unieke technische ontwerp heeft het een hoog pompomzettingsefficiëntie,die het pomplicht effectief in signaallicht kan omzetten en de prestaties van optische versterkers en andere apparaten kan verbeteren.
Uitstekende polarisatiekarakteristieken:
Als polarisatiebehoudende vezel kan het de polarisatie-toestand van het licht goed behouden, waardoor een stabiele polarisatie-uitgang wordt geboden voor toepassingen die gepolariseerd licht vereisen.
Goede straalkwaliteit: het kan laseruitgang bereiken met een smalle lijnbreedte en een hoge straalkwaliteit, geschikt voor toepassingsscenario's met hoge eisen aan de straalkwaliteit,zoals laserverwerking en laser ranging.
Hoge betrouwbaarheid:
Het heeft een goede vermogen tegen milieu-interferentie, omdat het NuCoat FATM-coatingtechnologie heeft.
kan lange tijd stabiel werken in extreme omgevingen en verbetert de betrouwbaarheid en levensduur van de vezels.
