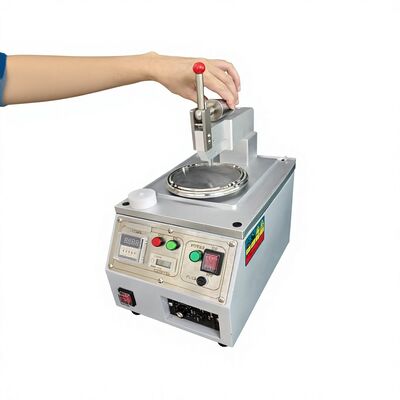

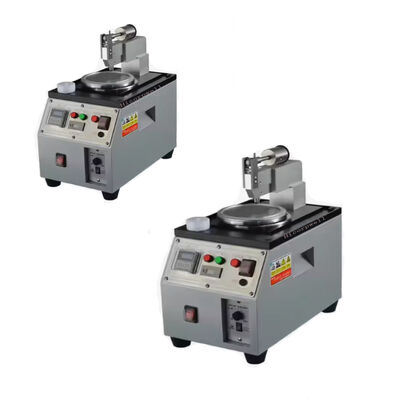

Een glasvezel connector polijstmachine is een gespecialiseerd precisie optisch apparaat ontworpen voor fijn slijpen en oppervlakteafwerking van glasvezel connector ferrules. Het is kernapparatuur in de massaproductie van glasvezel patchkabels, pigtails en optische communicatiecomponenten. Door de connector-eindvlak nauwkeurig te polijsten, elimineert de machine oppervlaktekrasjes, harsresten en ongelijke kromming, waardoor belangrijke optische prestatieparameters, waaronder invoegverlies (IL) en retourverlies (RL), worden geoptimaliseerd en stabiele en verliesarme optische signaaloverdracht wordt gegarandeerd. Breed toegepast in FTTH-constructie, datacenterbekabeling, optische apparaatproductie en communicatietechniekprojecten, vervangt het traditioneel handmatig polijsten om gestandaardiseerde, herhaalbare en hoog-rendements polijstresultaten te leveren.
Werkingsprincipe
De machine maakt gebruik van mechanische constante druk orbitale polijsttechnologie. Het bevestigt meerdere glasvezelconnectoren op een speciale polijstmal en voert vooraf ingestelde polijstrajecten uit met controleerbare druk, snelheid en tijd. Door progressief slijpen met polijstfilms van verschillende korrelgroottes, worden resterende lijm, vezelbraam en oppervlakte defecten op het ferrule-eindvlak verwijderd. Het hele proces bereikt een consistente eindvlak kromming, perfecte vezelkern flushness en een ultra-gladde oppervlakteafwerking, voldoend aan industriële UPC- en APC-polijstnormen.
Kernproductkenmerken
1. Stabiele Polijststructuur

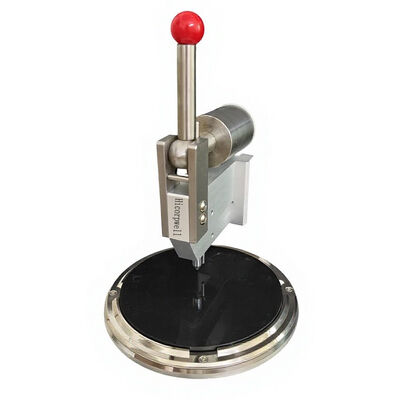

Uitgerust met professionele vierhoekige of centrale drukstructuren. Het vierhoekige drukontwerp zorgt voor een uniforme en stabiele drukverdeling zonder springen of afwijking tijdens bedrijf, waardoor de consistentie van 3D-eindvlakparameters (kromtestraal, apex-offset, vezelhoogte) effectief wordt verbeterd en langdurige batchproductie wordt ondersteund.
2. Brede Compatibiliteit
Ondersteunt gangbare single-fiber connectoren zoals SC, LC, FC, ST, evenals multi-core MPO/MTP connectoren. Aanpasbare mallen en procesprogramma's passen zich aan verschillende connector specificaties aan, en dekken conventionele civiele communicatie en high-density datacenter optische verbindingsscenario's.
3. Instelbare Intelligente Parameters
Integreert een digitaal controlesysteem met realtime weergave van polijstdruk, draaisnelheid, verwerkingstijd en bedrijfsstatus. Alle procesparameters zijn vrij instelbaar en kunnen worden opgeslagen als aangepaste presets. Operators kunnen snel UPC/APC polijstmodi schakelen om aan verschillende productienormen te voldoen.
4. Hoge Efficiëntie & Hoge Opbrengst
Vergeleken met handmatig polijsten verbetert de geautomatiseerde batch polijstmodus de productie-efficiëntie aanzienlijk. Een enkele bewerking kan 12-48 connectoren tegelijkertijd verwerken met een stabiele gekwalificeerde productkwalificatiegraad, waardoor arbeidskosten en technische afhankelijkheid van werknemers effectief worden verminderd.
5. Duurzaam & Laag Onderhoud
Maakt gebruik van een metalen frame met hoge stijfheid en precisie transmissiecomponenten, met stabiele werking, laag geluidsniveau en lange levensduur. Het modulaire structuurontwerp vereenvoudigt dagelijkse reiniging, vervanging van verbruiksartikelen en onderhoud van apparatuur, waardoor productiestilstand wordt verminderd.
Polijstkwaliteitsnorm
Na professioneel polijsten bereikt het connector-eindvlak geen krassen, geen putjes en geen stofresten. Het voldoet volledig aan internationale industriële normen: UPC-eindvlak met ultralaag invoegverlies en hoog retourverlies; APC schuin eindvlak onderdrukt effectief gereflecteerd licht, perfect aangepast aan hoog-precisie optische signaaloverdrachtscenario's en vermijdt signaalinterferentie en verzwakking veroorzaakt door slechte eindvlakverwerking.
Belangrijkste Toepassingen
Het wordt veel gebruikt in de massaproductie van glasvezel patchkabels en pigtails, verwerking en maatwerk van optische passieve componenten, ondersteunende productie voor FTTH-engineering, verwerking van optische bekabelingscomponenten voor datacenters, en kwaliteitsafwerking van communicatie glasvezelconnectoren in communicatie basisstationprojecten.
Kenmerken
* Glasvezel ferrules voor het slijpen van 2.5mm en 1.25mm PC eindvlakken, zoals FC, SC, ST/LC, etc.
* Gemaakt van hoogwaardig afgewerkt roestvrij staal, hard en slijtvast;
*De binnenste en buitenste ronde randen zijn ontworpen voor eenvoudige handmatige bediening;
*De verwerkingsmaat is voortreffelijk, glad en braamvrij, wat het slijpeffect garandeert;
* Licht en klein, gemakkelijk mee te nemen;
Beschrijving
Onder de voorwaarde dat vervanging of lassen niet is toegestaan, het eindvlak van de staartvezel van beschadigde (inclusief krassen en scheuren)
optische apparaten met diverse functies (zoals lasers, transceivers, modulatoren, optische schakelaars, versterkers, compensatoren, etc.)

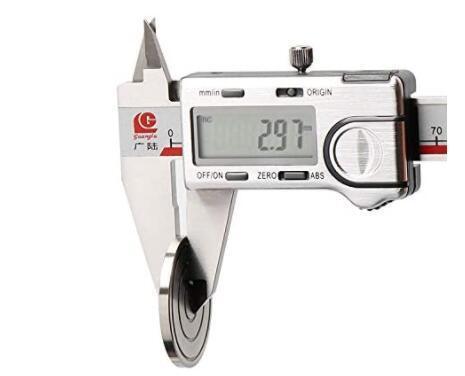

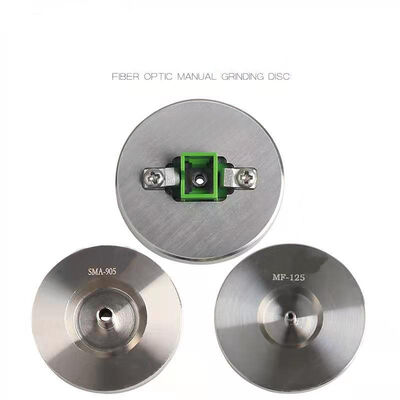

Glasvezel handmatige slijpschijf Handmatige slijpschijf voor het repareren van glasvezel eindvlak is een snelle,
eenvoudige en efficiënte tool voor het repareren van eindvlakken ter plaatse.
Specificaties
1. Timer: Omron rotatie, digitale toets timer, willekeurige timing
2. Geschikt: φ2.5mm PC,APC:FC,SC,ST；φ1.25mmPC,APC:LC,MU,MT,mini-MT,MT-RJ；
PC,APC:MPO,MTP,MPX；Pigtail；Fiber-arry；PLC
3 Kernen:18 20 24
4. Standaard glasvezelconnectoren: FC/UPC,SC/UPC,ST/UPC,LC/UPC,MU/UPC,
FC/APC,SC/APC,MT-RJ,E2000 etc.
5. Connector invoegverlies: ≤0.2dB(SM),≤0.15dB(MM)
6. Retourverlies: ≥50dB(PC),≥60dB(APC)
7. Kromtestraal: PC:10～25mm(φ2.5mm),7～25mm(φ1.25mm),APC:5～12mm
8. Herhaalverlies: ≤0.1dB；Wisselverlies: ≤0.2dB
