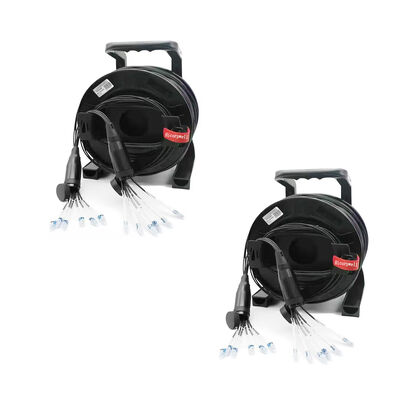

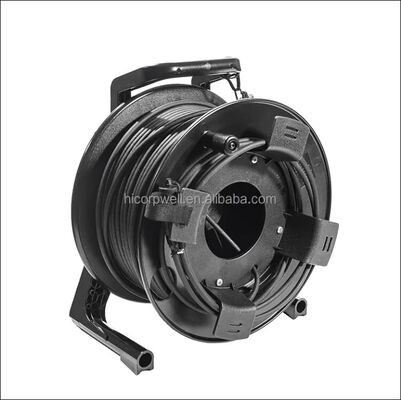

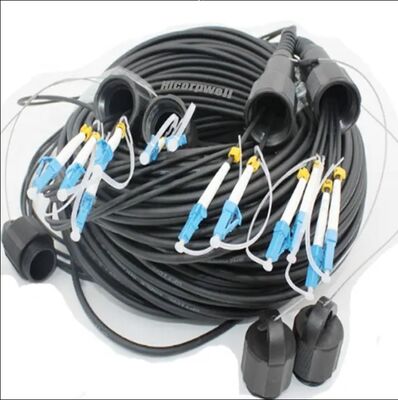

Op maat gemaakte SC UPC 200M TPU isolatie patch kabel ontworpen voor betrouwbare signaal routing tussen apparaten.Deze enkelmodus glasvezelkabel is voorzien van TPU-isolatie en is verkrijgbaar in verschillende connectortypen, waaronder FC, SC, LC en ST met PC-, UPC- en APC-ferrule-opties.
LC:Kleine vormfactorconnector, de helft van SC
De volgende categorieën zijn bedoeld:Snel loslaten bajonet-stijl aansluiting met twist slot koppeling
FC:Vaste aansluiting met draadloze vatbehuizing
SC:Verbinding voor algemene doeleinden met een vierkant ontwerp in de vorm van een push/pull
PC (fysiek contact):De gebogen kanten elimineren de luchtkloof.
UPC (ultra fysiek contact):Uitgebreid polijsten voor een superieure oppervlakteafwerking
APC (hoekig fysiek contact):Eindgevels met een hoek van 8 graden voor nauwe verbinding
| Parameter | Eenheid | LC/SC/ST/FC |
|---|---|---|
| SM(9/125) | MM ((50/125 of 62.5/125) | PC/UPC/APC/PC |
| Invoegingsverlies | dB | ≤0,3 / ≤0,2 / ≤0,3 / ≤0.2 |
| Terugkeerverlies | dB | ≥ 45 / ≥ 50 / ≥ 60 / ≥ 35 |
| Uitwisselbaarheid | dB | ≤ 0.2 |
| Herhaalbaarheid | dB | ≤ 0.2 |
| Duurzaamheid | Tijd | > 1000 |
| Werktemperatuur | °C | -40 ~ 75 |
| Bergingstemperatuur | °C | -45 tot 85 |
| Parameter | Specificatie |
|---|---|
| A/B aansluitpunt | LC, SC, FC, ST of gespecificeerd |
| Kabeldiameter | 4.0mm / 7.0mm / 8.0mm |
| Materiaal voor jassen | TPU |
| Fibre Core | 4, 8, 12 of gespecificeerd |
| Modus | Single-mode / Multimode |
| Operatiegolflengte | 1310/1550nm (SM) / 850/1310nm (MM) |
| Polering | UPC / APC / UPC |
| Invoegverlies (max) | 1.5 dB / 1.0 dB |
| Terugkeerverlies (min) | 50 dB / 35 dB |
| Mechanische kenmerken | Steek: ≤ 1000 N (hoofdkabel) Steekpunt: ≤ 100N (vertakkingskabels) |
| Graad | IP68 |
| Paringstijd | 500 Min |
| Duurzaamheid (max) | 0.2 dB |
| Herhaalbaarheid (maximaal) | 0.5 dB |
| Werktemperatuur | -40°C tot +85°C |
| Bergingstemperatuur | -40°C tot +85°C |
